ESYLUX DUO DALI-aanwezigheidssensoren met 2 Broadcast-kanalen
november 10, 2023
Bij de energie-efficiënte modernisering van bestaande gebouwen wordt vaak ruimte voor ruimte gewerkt. ESYLUX biedt hiervoor een eenvoudige stand-alone DALI-oplossing. De DUO DALI-aanwezigheidssensoren beschikken over 2 Broadcast-lichtkanalen voor een aanwezigheids- en daglichtafhankelijke constante lichtregeling in individuele ruimtes en vereisen geen adressering.
Energie-efficiënte, digitale lichtregeling
Wanneer een eenvoudige DALI-lichtregeling voor één ruimte gevraagd wordt, bieden de DUO DALI-aanwezigheidssensoren van de serie COMPACT hiervoor een ideale oplossing. De sensoren beschikken over twee Broadcast-kanalen, welke de verlichting op basis van aanwezigheid en daglicht kunnen dimmen of schakelen. Bovendien zijn de sensoren voorzien van geïntegreerde DALI-busvoeding. Als toepassing valt te denken aan een klaslokaal of een kantoorruimte met verlichting aan een raam- en gangzijde.

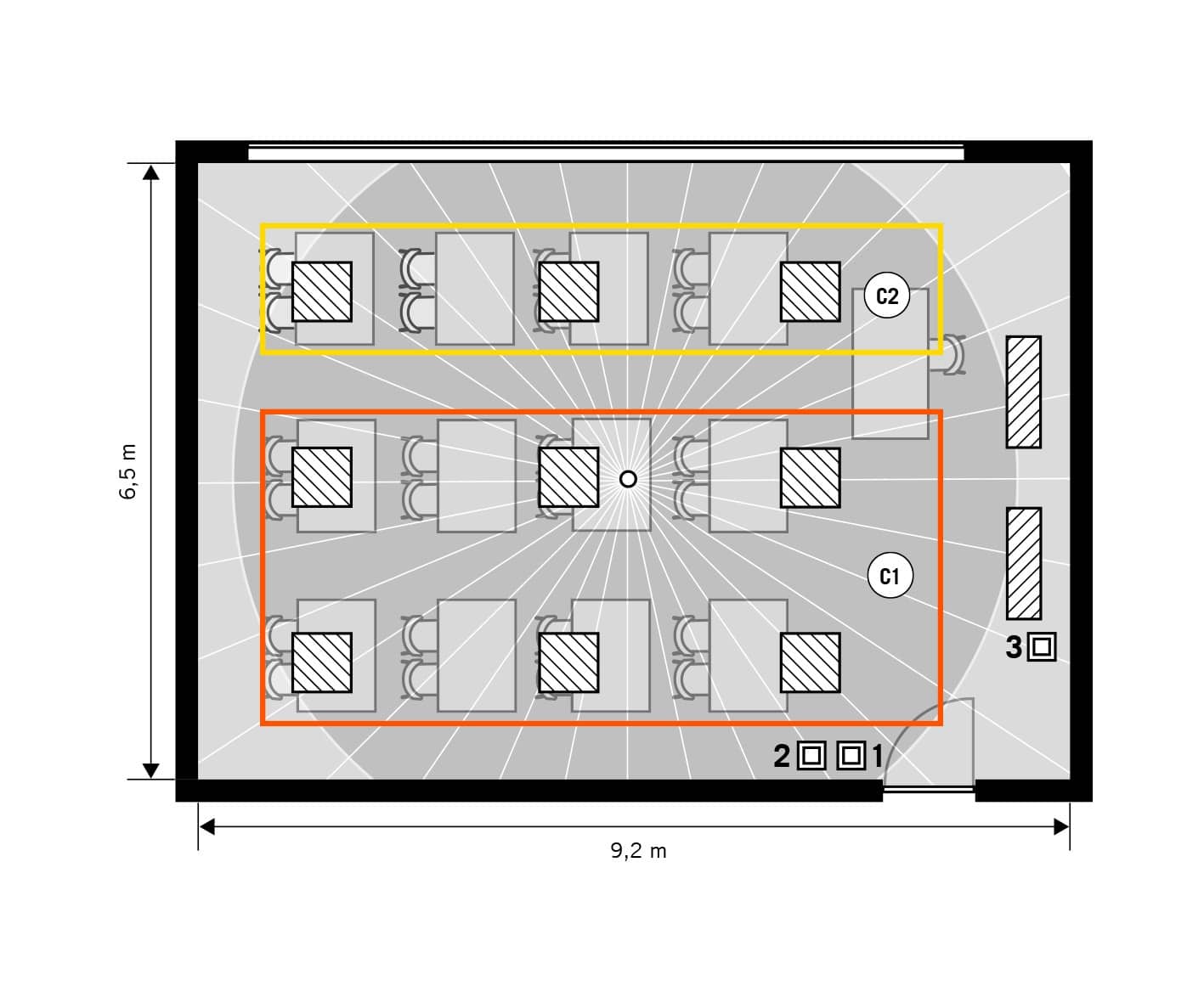

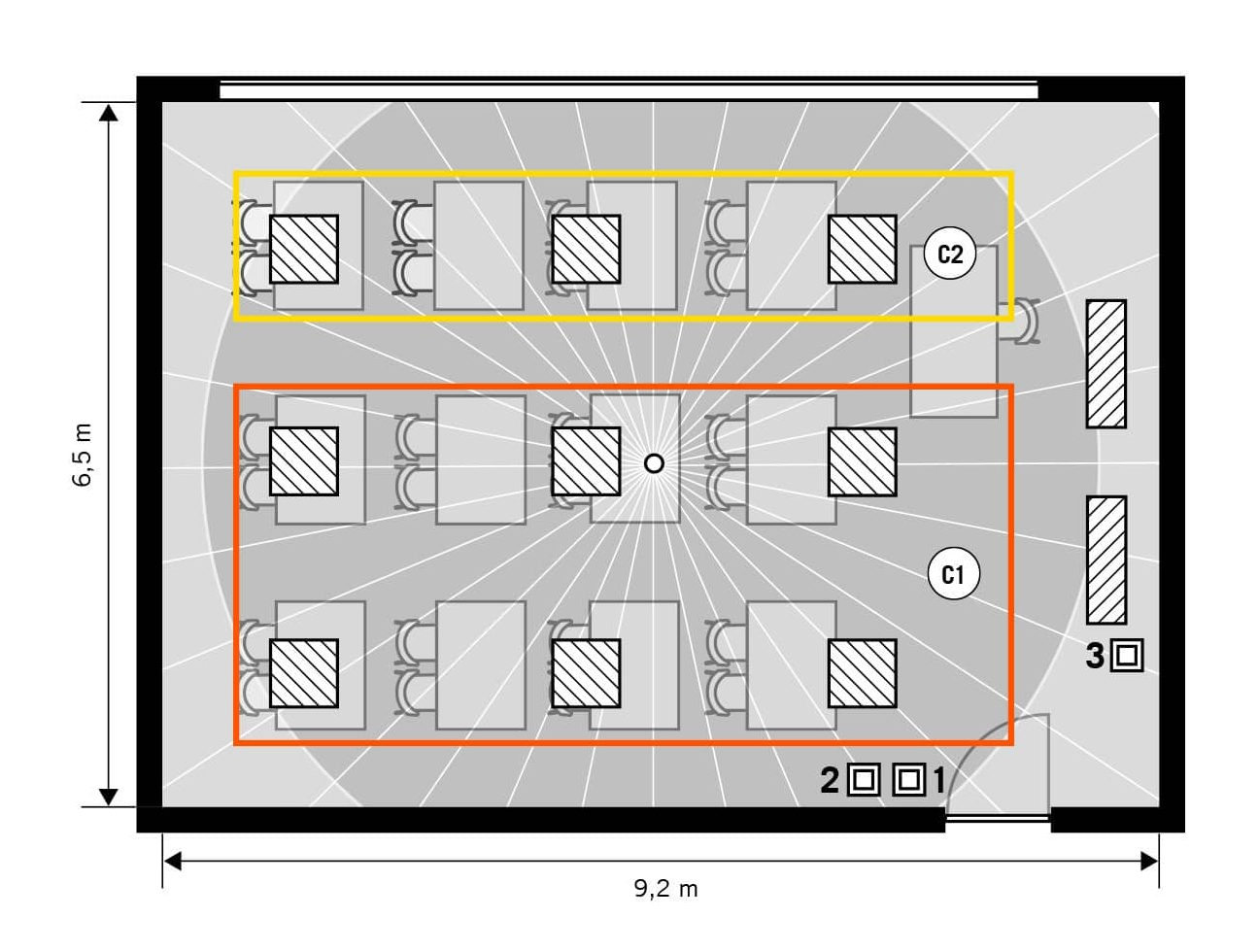

Voorbeeld klaslokaal met 2 verlichtingskanalen
Lichtregeling met offset
Een offset tussen beide verlichtingskanalen zorgt voor optimale lichtomstandigheden en verbetert de energie-efficiëntie. In onderstaand voorbeeld dimmen de armaturen aan de gangzijde in een offset-waarde mee terug ten opzichte van die aan het raam. Bij het raam vindt immers meer daglichttoetreding plaats dan aan de gangzijde. Per kanaal kunnen max. 25 DALI EVSA´s worden aangestuurd. De offsetwaarde tussen de kanalen is instelbaar van 0-50% voor een optimaal gebruik van het daglicht.

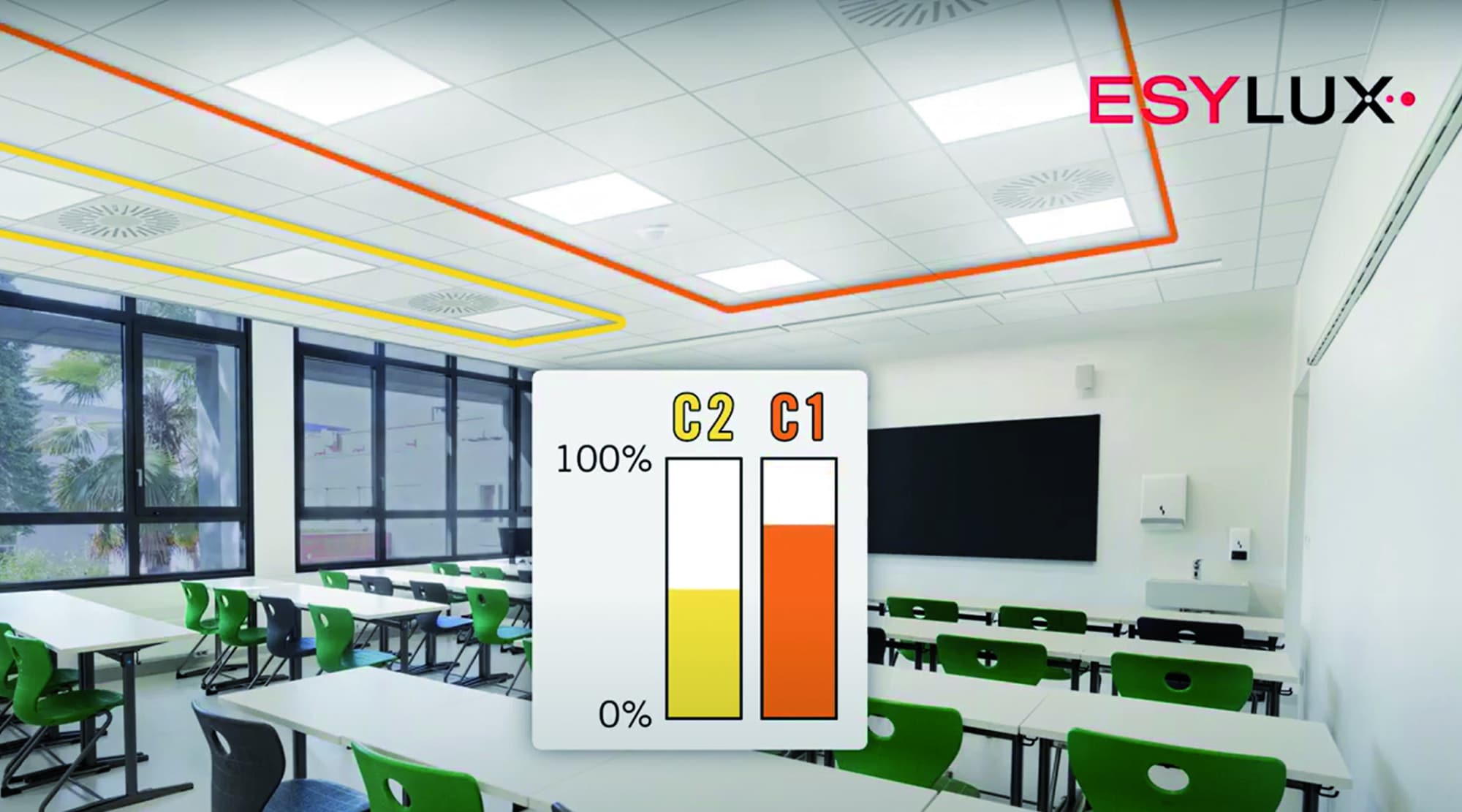

Toepassingsvoorbeeld met offset tussen 2 verlichtingsroepen
Extra schakelkanalen
Wanneer naast DALI-armaturen ook 230V-apparaten (beeldschermen, digitale schoolborden, accentverlichting of HVAC-systemen) aanwezigheidsafhankelijk geschakeld dienen te worden, kan als aanvulling op de DUO DALI-aanwezigheidssensor een ESYLUX DALI-actuator toegepast worden (accessoire). Zowel de verlichting als de actuator werken naar keuze in vol- of halfautomatisch bedrijf.
De DUO DALI-aanwezigheidssensoren zijn voorzien van twee impulsgeveringangen, waarop elk een 230V N/O-pulsdrukker aangesloten kan worden. Hiermee kunnen de verlichtingskanalen onafhankelijk van elkaar handmatig bediend worden. Een tijdelijke bediening is ook mogelijk met de eindgebruikersafstandsbediening remote control PDi/User. Eveneens kan op de DALI-actuator een 230V N/O-pulsdrukker aangesloten worden om het te schakelen apparaat handmatig te kunnen bedienen.
Naast standaard-uitvoeringen zonder bekabeling zijn de DUO DALI-aanwezigheidssensoren leverbaar met voorgemonteerde Wieland GST18- resp. WAGO Winsta-bekabeling voor een snelle en foutloze plug&play installatie.
Configuratie
Dankzij de fabrieksinstellingen zijn de aanwezigheidssensoren direct klaar voor gebruik. Ze zijn geheel naar wens van uw klant in te stellen met behulp van de ESY-pen in combinatie met de ESY-app of de remote control PDi/Dali. Zo kan bijvoorbeeld een oriëntatieverlichting ingesteld worden voor meer comfort en veiligheid.
